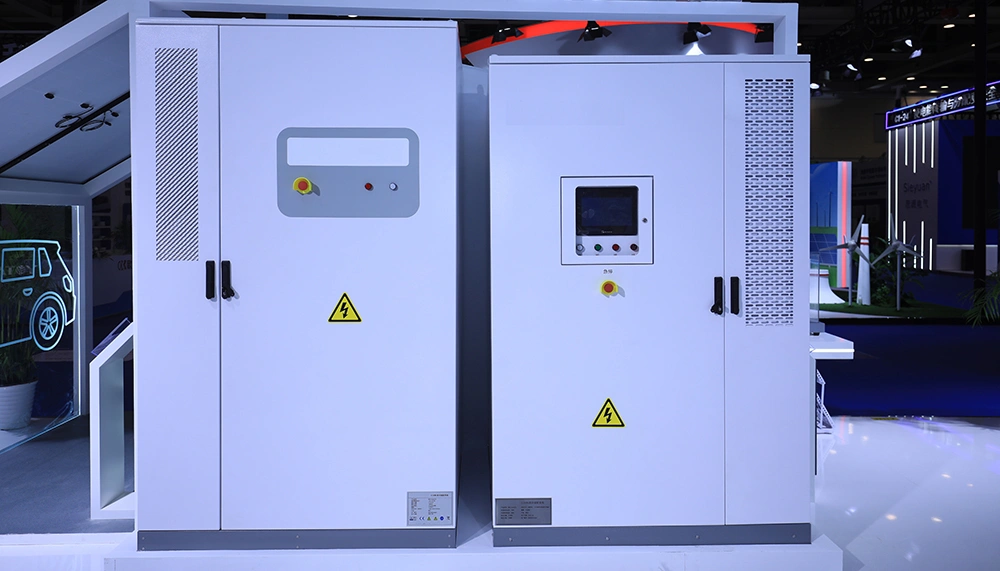

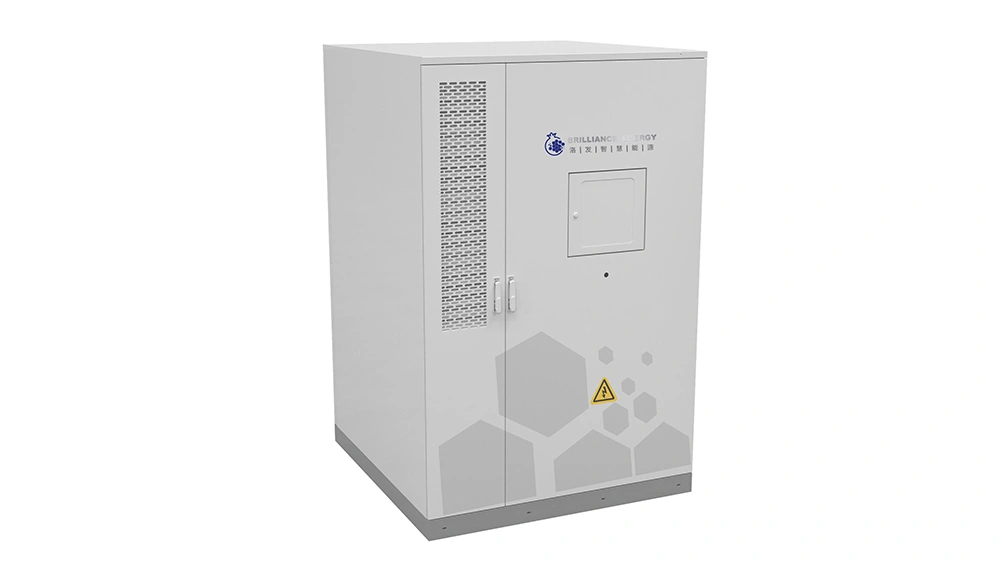

105kW 215kWh Batterieschrank
Flüssigkeitsgekühltes All-in-One-Energiespeichersystem mit integriertem PCS und intelligenter Temperaturregelung
Diese Batterieschränke (105kW/215kWh) sind mit hochdichten Lithium-Eisenphosphat-Batterien und Flüssigkeitskühltechnologie ausgestattet. Sie integrieren Energiemanagement, intelligente Steuerung und Sicherheitsschutz in einem einzigen Energiespeicherschrank und bieten stabile und kosteneffiziente Speicherlösungen für gewerbliche und industrielle Anwendungen.
Unsere AIO-Batterieschränke kombinieren einen 105kW bidirektionalen PCS mit 215kWh Batteriekapazität zur Steuerung des Energieflusses zwischen Laden und Entladen. Sie unterstützen mehrere Betriebsmodi wie Spitzenlastmanagement, Leistungsentgelt-Management, solaren Eigenverbrauch und Notstromversorgung. Diese 105kW/215kWh All-in-One-ESS verwenden Flüssigkeitskühltechnologie, um die Batterietemperaturen über den gesamten Lebenszyklus stabil zu halten – für verbesserte Zellkonsistenz, längere Lebensdauer und sicheren Betrieb unter kontinuierlicher Hochlastbeanspruchung.
- Integriertes Design mit geringerem Platzbedarf
- Batterie, Leistungswandlersystem (PCS), Thermomanagement und Brandschutz sind in einem einzigen Batterieschrank für Outdoor-Installation integriert – das reduziert den Bedarf an zusätzlichen Bauarbeiten.
- Die kompakte Bauweise spart Platz bei der Installation und erleichtert den Einsatz an Standorten mit begrenzten Bedingungen.
- Flüssigkeitskühlung für stabile Leistung
- Flüssigkeitskühltechnologie hält die Batteriezellen in einem engen Temperaturbereich (≤3°C Differenz), was den stabilen Betrieb unterstützt und die langfristige Zuverlässigkeit verbessert.
- Der breite Betriebsbereich von -20°C bis 55°C ermöglicht diesen ESS-Schränken zuverlässigen Betrieb in heißen und kalten Umgebungen.
- Modulares Design für flexible Erweiterung
- Die AIO-Architektur dieser Batterieschränke unterstützt die Verbindung mehrerer Energiespeichereinheiten, wodurch die Kapazität auf MWh-Niveau-Systeme mit flexibler Erweiterung skaliert werden kann.
- Vor-Ort-Installation und Inbetriebnahme dauern nur 3–5 Tage und ermöglichen schnelle Inbetriebnahme bei verkürzter Projektlaufzeit.
- Hocheffizientes Energiemanagement
- Der Wirkungsgrad der AIO Batterieschränke erreicht ≥88% unter Testbedingungen und ermöglicht Vier-Quadranten-Betrieb für gleichmäßiges Umschalten zwischen Laden und Entladen.

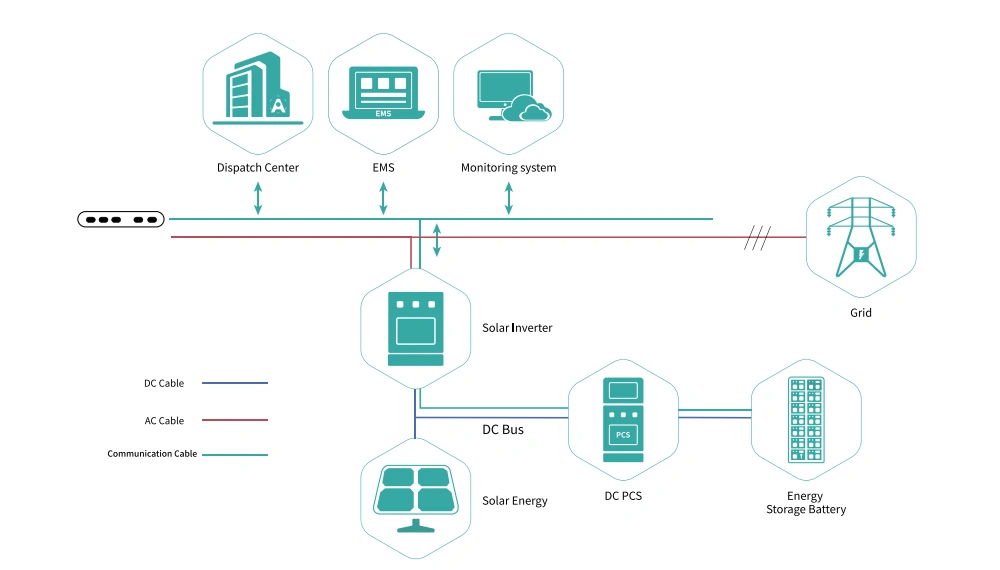

- Das integrierte Leistungswandlersystem (PCS) unterstützt die Koordination mit Solar, Dieselgeneratoren und anderen Energiequellen in Hybridanwendungen.
- Mehrstufiger Sicherheitsschutz
- Lithium-Eisenphosphat-Batterien unterstützen mehr als 6000 Zyklen (90% DoD, 25°C) und gewährleisten stabilen Langzeitbetrieb mit reduzierter Degradation.
- Ein aerosolbasiertes Brandlöschsystem, kombiniert mit IP54/IP65-Schutz und IEC 62619-Konformität, erhöht die allgemeine Betriebssicherheit.
- Intelligente Wartung und Fernüberwachung
- Modbus- und RS-485-Kommunikation verbinden das AIO-Energiespeichersystem mit externen Energiemanagement-Plattformen.
- Mobil- und PC-Überwachung bietet Echtzeitzugriff auf Betriebsstatus, Energiedaten und Störungsmeldungen, wodurch die Wartungskosten um mehr als 30% gesenkt werden.
| Modell | |
| Nennleistung | 105 kW |
| Energiekapazität | 215 kWh |
| Batterietyp | Lithium-Eisenphosphat (LFP) |
| Zyklenlebensdauer | 6.000 Zyklen (90% DOD, 25°C, 70% EOL) |
| Nominale AC-Spannung | 400 V |
| Netzfrequenz | 50 / 60 Hz |
| Hin- und Rückwirkungsgrad (RTE) | ≥ 88% |
| Thermomanagement | Flüssigkeitskühlung (Batteriefach) / Zwangsluftkühlung (Elektrofach) |
| Brandlöschsystem | Automatisches Aerosol-Brandlöschsystem |
| Kommunikationsschnittstellen | RS-485 / RJ-45 |
| Kommunikationsprotokolle | Modbus RTU, Modbus TCP, CAN |
| Betriebstemperatur | Laden: 0°C bis 55°C / Entladen: -20°C bis 55°C |
| Schutzart (IP) | IP65 (Batteriefach) / IP54 (Elektrofach) |
| Korrosionsbeständigkeit | C3 |
| Abmessungen (B×T×H) | Ca. 1.400×1.500×2.200 mm (ohne Klimaanlage & Überdachung) |
| Gewicht | ≤ 3,000 kg |
| Zertifizierungen und Normen | IEC 62619, CE, UN38.3 |
- Batteriespeichersystem:
Lithium-Eisenphosphat-Batterien (LFP) bieten 215 kWh Nennkapazität mit einer Zyklenlebensdauer von über 6000 Zyklen (90% DoD, 25°C). Das Batteriepack unterstützt Betrieb über einen breiten Temperaturbereich, mit einem Ladebereich von 0–55°C und einem Entladebereich von -20–55°C für stabile Leistung in verschiedenen Umgebungen.
- Leistungswandlersystem (PCS):
Der 105 kW bidirektionale Wandler steuert den AC- und DC-Energiefluss mit einem Systemwirkungsgrad von ≥88% unter Testbedingungen. Er unterstützt Vier-Quadranten-Betrieb für gleichmäßiges Umschalten zwischen Laden und Entladen und ermöglicht die Koordination mit Solar-PV und Dieselgeneratorsystemen im netzgebundenen und netzunabhängigen Modus.
- Temperaturregelungssystem:
Flüssigkeitskühlung in Kombination mit Zwangsluftkühlung hält den Batterietemperaturunterschied innerhalb von 3°C und verbessert Zyklenlebensdauer und Systemstabilität – für zuverlässigen Betrieb über einen breiten Temperaturbereich von -20°C bis 55°C unter verschiedenen Klimabedingungen.
- Sicherheitsüberwachung und Fernsteuerung::
BMS und EMS steuern Systemüberwachung, Energiesteuerung und Kommunikation über Modbus/RS-485. Die Integration mit Energiemanagement-Plattformen unterstützt Echtzeitüberwachung von Betriebsstatus, Batteriedaten und Störungsmeldungen über Mobil- und PC-Schnittstellen, bei einer Reduzierung der Wartungskosten um über 30%.
- Gewerbliches & industrielles Energiemanagement
Geeignet zur Senkung der Stromkosten an Industriestandorten und in Gewerbegebäuden durch Spitzenlastmanagement und Lastverschiebung
- Solarenergienutzung
Solar-PV-Anlagen werden mit AIO Batterieschränke kombiniert, um den Eigenverbrauch zu erhöhen und Leistungsschwankungen bei der Vor-Ort-Erzeugung zu glätten
- EV-Ladeunterstützung
Eingesetzt in Ladestationen zur Leistungspufferung und Reduzierung der Netzbelastung bei Schnellladevorgängen
- Notstrom- & Mikronetz-Versorgung
Breit eingesetzt zur Aufrechterhaltung stabiler Stromversorgung für kritische Verbraucher und zur Unterstützung des eigenständigen Mikronetzbetriebs bei Netzinstabilität
